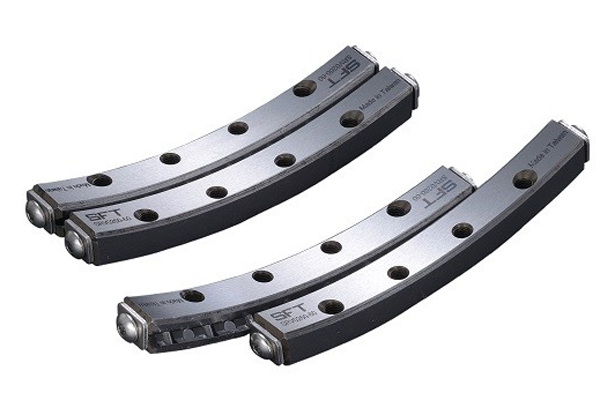

圓弧交叉滾柱滑軌 SCRV

產品敘述
產品規格

弧形軌道規格圖例

產品特色

高剛性、高負荷
旋轉中心位置相同
低磨擦力、精準位移
安裝簡易
低噪音

SCRV 型弧形軌道規格

公稱型號	旋轉範圍	滾柱直徑 (D)(mm)	滾柱數 (G)	主要尺寸
公稱型號	旋轉範圍	滾柱直徑 (D)(mm)	滾柱數 (G)	L (mm)	R (mm)	R₁(mm)	R₂(mm)	AB	B	C
SCRV0240-51-7G	±8°	2	7	40	51	53.5	48.5	11.3	5	5.25
SCRV0240-70-7G	±6°				70	72.5	67.5
SCRV0240-89.5-7G	±5°				89.5	92	87
SCRV0260-65-11G	±8°		11	60	65	68	62	16	6	7.6
SCRV0260-89-11G	±8°				89	92	86
SCRV0260-113.5-11G	±6°				113.5	116.5	110.5
SCRV0260-138.5-9G	±5°		9		138.5	141.5	135.5

詳細規格請下載弧形軌道目錄

公稱型號

1套
重量
(g)

容許
負荷
(F)(N)

基本額定負荷

θ°

T

(mm)

S

Y

(mm)

K

(mm)

MxP

(mm)

下載

靜
(C)(N)

動
(C)(N)

PDF

2D (dxf)

3D

SCRV0240-51-7G

29

480

1420

800

46.2º

1.5

M2

2.0

8

2x12

SCRV0240-70-7G

33.2º

SCRV0240-89.5-7G

25.8º

SCRV0260-65-11G

79

853

2629

1320

55º

M3

2.5

11.25

3x12.5

SCRV0260-89-11G

77

39.4º

SCRV0260-113.5-11G

30.7º

SCRV0260-138.5-9G

25º
