問與答

交叉滾柱軸承是由內環、外環、複數個滾柱與複數個間隔保持器所組成，滾柱在呈90度的V形溝槽滾動面上與間隔保持器被相互垂直地排列，因此這樣的結構即可承受徑向負荷、軸向負荷及力矩負荷。

交叉滾柱軸承的滾柱與軌道表面為線接觸，所以軸承受到負荷時，可有較大的承載負荷區域，所以最適合用於工業用機器人、旋轉工作台、醫療設備等等的旋轉部位。

1.高負荷的承載能力

2.簡易安裝與調整

3.可同時承受任何方向之負荷

4.穩定的旋轉精度

5.高剛性

因交叉滾柱軸承薄壁結構，所以要充分考慮支撐座或法蘭盤的剛性。當軸承為分割型時，如果支撐座或法蘭盤剛性不足就不能均等的固定內環或外環，軸承在承受力矩負荷時便產生變形，因此滾柱的接觸狀態會變得不均等，軸承的性能就會顯著地降低。

建議固定法蘭盤 的材料採用鐵質材料。鎖固螺絲時請用扭力扳手將螺絲結實地鎖緊。支撐座或壓緊法蘭盤如果是用一般的中硬度鋼材時，鎖緊扭矩請參考軸承目錄P11頁。

1. 安裝前檢查各零部件，並將支撐座或其他的安裝零部件進行洗淨，消除污垢，並確認各零部件的毛邊是否已被除去。

2. 將交叉滾柱軸承插入支撐座或軸，由於是薄壁軸承，插入時易發生傾斜，請一邊找出水平，再用橡膠錘在圓周方向均勻地敲打，一點一點地插入，直到能通過聲音確認與接觸面完全地靠緊時為止。

3. 法蘭盤的安裝:

（1）將法蘭盤放置到位後，將其在圓周方向來回搖動幾次，以調整安裝螺絲位置。

（2）安裝螺絲時，用手轉動螺絲時，確認沒有因螺絲孔偏離引起螺絲難以旋入。

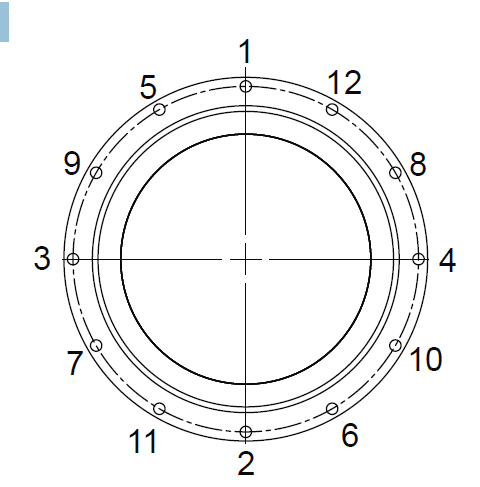

（3）如下圖所示，螺絲的鎖緊由暫時鎖緊到正式鎖緊可分為個階段，按對角線上的順序反復鎖緊。在鎖緊分割的內外環時，將一體型的外環或內環稍微轉動一下，就能使偏離的內外環與主體得到修正。
